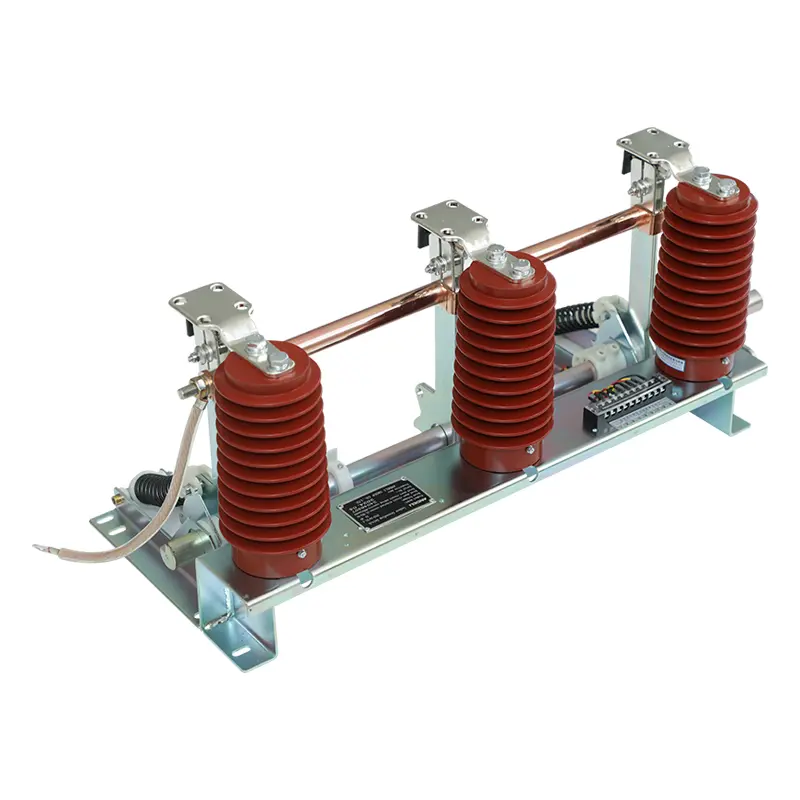

高電圧接地スイッチ

Sangao耐久性の高い高電圧接地スイッチは、屋内3-12KV 3フェーズAC 50（60）Hz Powerシステムに適しており、さまざまな高電圧スイッチキャビネットと組み合わせて使用​​されます。また、高電圧電気機器のメンテナンスの接地にも使用できます。その主な構造は、ブラケット、接地ナイフアセンブリ、静的接触、センサー、回転シャフト、回転アーム、圧縮スプリング、導電性スリーブ、柔軟な接続で構成される接地スイッチです。

動作メカニズムが接地スイッチを閉じると、アクショントルクによりメインシャフトが抵抗トルクを克服し、クランクアームを閉じ方向に回転させ、接地ナイフの動作ロッドが圧縮スプリングのデッドポイントを通過し、圧縮スプリングがエネルギーを放出し、接地スイッチが閉鎖位置に閉じられるようにします。接地ナイフアセンブリの接地ナイフは、ディスクスプリングを介した静的接触のフランジ部分（ナイフエッジ）としっかりと確実に接触しています。

トルクが適用されると、メインシャフトはメインのトルクとスプリング力を克服して、腕を開口方向に回転させ、接地ナイフ圧縮スプリングが通過します。

接地スイッチの目的は何ですか？

高電圧接地スイッチは、地下またはデルタ接続のシステムに接地ワイヤを提供するために使用されます。

接地スイッチは、相と相と相の負荷の接続を可能にします。

変電所の接地スイッチは、システムをニュートラルに保つために低インピーダンスの接地を形成するように接地されています。

スイッチキャビネットの接地スイッチは、重い接地障害中に過渡的過電圧の振幅が制限されることを保証します。

保護要件を満たすために電気機器を接地するために使用されます。

接地スイッチの機能は何ですか？

高電圧接地スイッチは回路ブレーカーに接続され、回路ブレーカーがクリアされて引き出されると、回路ブレーカーに隣接するバスバーが接地スイッチを介して自動的に接地されます。このプロセスは、技術者、メンテナンス担当者、ユーザーを偶発的な電圧から保護します。

静電気と電磁電流を防ぐために使用されます。同じタワーまたは隣接する平行接続の2つ以上のオーバーヘッド伝送ラインでは、1つ以上のラインが脱線すると、誘発性の誘導電圧と誘導電流が生成され、それらと隣接するエネルギー系の間の静電誘導が原因で誘導電流が生成されます。したがって、接地スイッチはそのようなラインに適しています。

高電圧接地スイッチは、短絡電流を閉じるために使用されます。定格の短絡閉鎖電流を備えた接地スイッチは、適用された電圧（定格電圧を含む）および電流（定格の短絡閉鎖電流を含む）で閉じることができるはずです。接地スイッチの定格短絡閉鎖電流は、定格ピークに耐える電流に等しくなります。

変電所の高電圧接地スイッチは、電力グリッドが一貫した電圧基準点を持つことができるため、大型または重電力変圧器で重要な役割を果たします。それ以外の場合、電圧は場所によって異なる場合があります。電気を使用して変圧器と人員の安全を確保します。
