製品説明

Sangao の接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカーは、三相 AC50Hz リングネットワークまたは端末電源、産業用電気機器に適しており、主に負荷制御と短絡保護に使用されます。負荷遮断スイッチは、負荷電流、閉ループ電流、無負荷変圧器およびケーブル充電電流を開閉します。この組み合わせにより、定格短絡電流までのあらゆる電流を遮断できます。直動式の絶縁距離と消弧室は手動および電気機能でリンクされています。独自の駆動機構により消弧室に投入時と投入時のみ高電圧がかかるため、小容積・軽量化を実現しています。

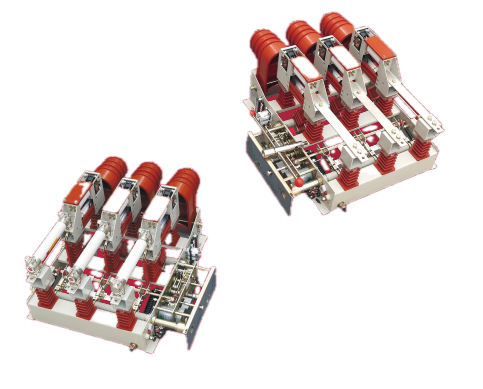

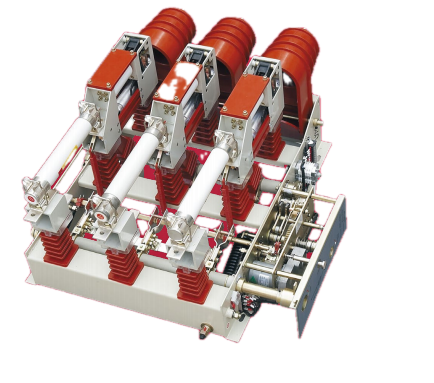

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

真空ロードブレーカーとは何ですか?

この接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカは、リングネットワーク、端末電源、および産業機器アプリケーション向けの三相 AC 50Hz 屋内スイッチングデバイスです。消弧には真空遮断器とスプリング操作機構（手動または電動）を採用しています。機械的インターロックと接地シャッターを備えたオプションの接地スイッチは、メンテナンスのために目に見える絶縁を提供します。ヒューズが取り付けられている場合、アセンブリはストライカーピンの作動によって短絡電流を遮断します。定格電圧12kV、定格電流630A、短時間耐電流20kA。

製品の機能

負荷電流スイッチング

接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカは、通常の動作条件下で最大 630A の負荷電流を開閉し、一般的なフィーダ負荷と変圧器負荷をカバーします。

閉ループ電流スイッチング

リングネットワーク構成で閉ループ電流を切り替え、下流の顧客への供給を中断することなくフィーダ間の負荷転送を可能にします。

無負荷変圧器電流スイッチング

当社の屋外用高電圧切断真空破壊ロードスイッチは、配電変圧器の励磁突入電流および定常状態の励磁電流レベルに対応して、最大 1600kVA 容量の変圧器の無負荷電流を生成および遮断します。

ケーブル充電電流の切り替え

地中または架空ケーブルセクションのケーブル充電電流を開閉し、ケーブルフィーダの通電および非通電を可能にします。

短絡保護（ヒューズ付き）

限流ヒューズを使用して構成すると、ヒューズのストライカーピン機構がスイッチトリップバーを作動させ、故障が検出されると 3 相すべてが開きます。このアセンブリは、定格短絡値までのあらゆる電流を遮断することができ、上流のブレーカーまたはリレーが主な障害除去デバイスとなる二次保護層を提供します。

メンテナンスの隔離

統合された接地スイッチが閉じていると、負荷側に目に見える接地接続が提供されます。接地シャッターは通電部分へのアクセスを物理的にブロックするため、保守担当者は絶縁を確認し、下流の機器で安全に作業できます。

負荷遮断スイッチと真空遮断器

特徴	ロードブレークスイッチ（本機）	真空遮断器 (VCB)
通常の負荷電流スイッチング	はい	はい
短絡故障電流遮断	いいえ（ヒューズ組み合わせのみ）	はい (遮断容量まで)
一体型接地スイッチ	標準オプション	典型的ではありません。別途接地スイッチが必要です
代表的な用途	障害保護が上流にあるフィーダ、リングメイン、変圧器受電器	き電線および変圧器の主保護装置
料金	より低い	より高い

技術的パラメータ

パラメータ	価値	解釈
定格電圧	12kV	世界中の標準 10～12 kV 配電ネットワークと互換性があります。
定格電流	630A	10 kV で最大 10 MVA の一般的なフィーダおよび変圧器負荷をサポートします。
短時間耐電流	20kA(4秒間)	上流の保護が障害を解消するまで、障害電流を流すことができます。
接地スイッチ	オプション (D と指定)	接地能力と一体化された接地を提供します。
動作機構	スプリング機構（指定/T）	手動および電動操作をサポートします。現場で証明された信頼性。

構造設計

直動式絶縁距離と消弧室リンケージ
隔離ギャップと真空遮断器は機械的にリンクされており、単一動作で動作します。これにより、目に見える中断が常に完全に開いた遮断器を伴うことが保証されます。

駆動機構

インタラプタは開閉の瞬間にのみ通電されるため、真空チャンバーへの電気的ストレスが軽減されます。これにより、インタラプタのサイズがよりコンパクトになり、接点寿命が延長されます。

アースシャッター

金属製のシャッターが固定接点管と可動接点管の間に配置されており、接地スイッチと連動しています。接地スイッチが閉じると、シャッターが通電部分を物理的に隔離し、メンテナンスのために目に見えて検証可能な接地接続を提供します。

機械的インターロック

主接点が開いていない限り接地スイッチが閉じるのを防ぎ、接地スイッチが閉じている間は主接点が開くのを防ぎます。

応用分野

接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカーは優れた互換性を備えています。

1. セクショナライゼーションと負荷スイッチング用のアーバンリングメインユニット (RMU)。

2. 工業用配電における変圧器受電盤および給電キャビネット。

3. 放射状ネットワークの末端供給ポイント。

4. 地方の配電ネットワーク – このユニットを使用して長いフィーダを分割し、停電ゾーンを削減し、コンデンサバンクの切り替えによる電圧調整を可能にします。

5. 金属密閉開閉装置の屋内設置。真空技術により、SF6 ガスの使用とそれに伴う環境問題が排除されます。

会社概要と製造能力

施設： 浙江省六石市にある 10 ムー (6,667 平方メートル) の敷地、10,000 平方メートルの生産床スペース。

従業員: 従業員数は 120 名で、そのうち 20 名は中上級の技術専門家です。登録資本金8,168万人民元、総資産約2億人民元。

認証: ISO 9001:2008 (品質)、ISO 14001 (環境)、ISO 45001 (労働安全衛生)。

プロセス制御：資材調達、製造、トレーサビリティを実現するERPシステム。定期テストには、すべてのユニットの絶縁耐力、機械的動作、接触抵抗のチェックが含まれます。

技術的パートナーシップ: 型式試験と規格準拠に関して、西安仙源、北京電気研究所、西安高電圧研究所と協力。

よくある質問

Q1: この接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカーは、真空サーキットブレーカーの代わりに使用できますか?
いいえ。負荷スイッチング専用に設計されています。短絡保護のために、ヒューズと組み合わせるか、上流の回路ブレーカーを利用する必要があります。

Q2: 真空バルブのメンテナンスはどのようなものが必要ですか?
真空遮断器は密閉されており、メンテナンスは不要です。定期点検には、機械の動作、潤滑、インターロックの確認が含まれます。

Q3: アーススイッチは標準装備ですか、それともオプションですか?
接地スイッチはオプションです (D と指定)。指定すると主接点と機械的に連動し、安全なメンテナンスを実現します。

Q4: 一般的なリードタイムとカスタマイズの可能性はどれくらいですか?
スプリング機構と接地スイッチを備えた標準ユニットは 4 ～ 6 週間以内に出荷されます。ご要望に応じてカスタマイズ（補助接点、取り付け、機構の変更）も承ります。

技術的パラメータ

弊社の断路スイッチ付手押し台車式真空負荷遮断スイッチのパラメータデータは以下の2バージョンでご確認いただけます。

Sangao の接地スイッチ付き屋内 AC 高電圧真空負荷ブレーカーは、三相 AC50Hz リングネットワークまたは端末電源、産業用電気機器に適しており、主に負荷制御と短絡保護に使用されます。負荷遮断スイッチは、負荷電流、閉ループ電流、無負荷変圧器およびケーブル充電電流を開閉します。この組み合わせにより、定格短絡電流までのあらゆる電流を遮断できます。直動式の絶縁距離と消弧室は手動および電気機能でリンクされています。独自の駆動機構により消弧室に投入時と投入時のみ高電圧がかかるため、小容積・軽量化を実現しています。

いいえ。	アイテム	ユニット	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	定格電圧	KV	12	12
2	定格周波数	ヘルツ	50	50
3	定格電流	A	630	125
4	電源周波数耐電圧1min 雷インパルス耐電圧	KV	消弧室開口距離: 30、相間 42;絶縁距離間 48 フェーズ間 75;絶縁距離全体で 85	消弧室開口距離: 30、相間 42;絶縁距離間 48 フェーズ間 75;絶縁距離全体で 85
5	定格動的電流（ピーク）	か	50	-
6	4S熱安定電流	か	20	-
7	定格有効負荷遮断電流	A	630	125
8	定格閉ループ遮断電流	A	630	125
9	定格ケーブル充電遮断電流	A	10	10
10	無負荷変圧器遮断容量	KVA	1250	1250
11	定格短絡遮断電流	か	-	31.5
12	定格伝達電流、定格引継電流	A	-	2000
13	ヒューズの型式	-	SDLAJ-12	SFLAJ-12
14	ストライカーの出力エネルギー	J	-	2-5(中)
15	定格短絡電流	か	50	50
16	アーススイッチの定格動的電流	か	50	50
17	アーススイッチの2S熱安定電流	か	20	20
18	補助回路の定格電圧	V	AC/CD220;110	AC/CD220;110
19	機械的寿命	-	10000	10000

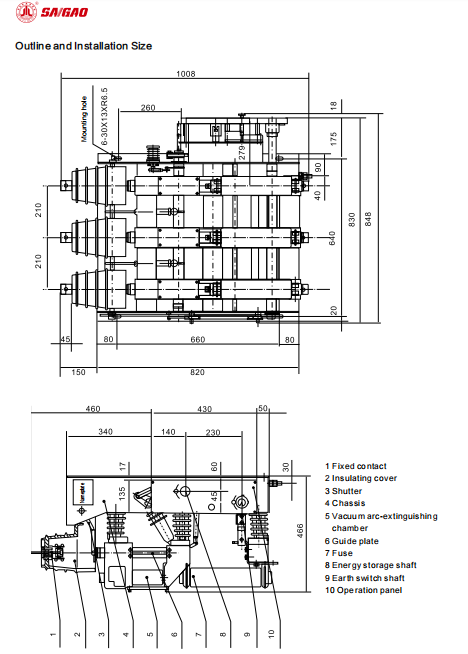

概要と設置サイズと構成部品の内訳

いいえ。	成分
1	固定接点
2	絶縁カバー
3	シャッター
4	シャーシ
5	真空消弧室
6	ガイドプレート
7	ヒューズ
8	エネルギー貯蔵シャフト
9	アーススイッチシャフト
10	操作パネル
