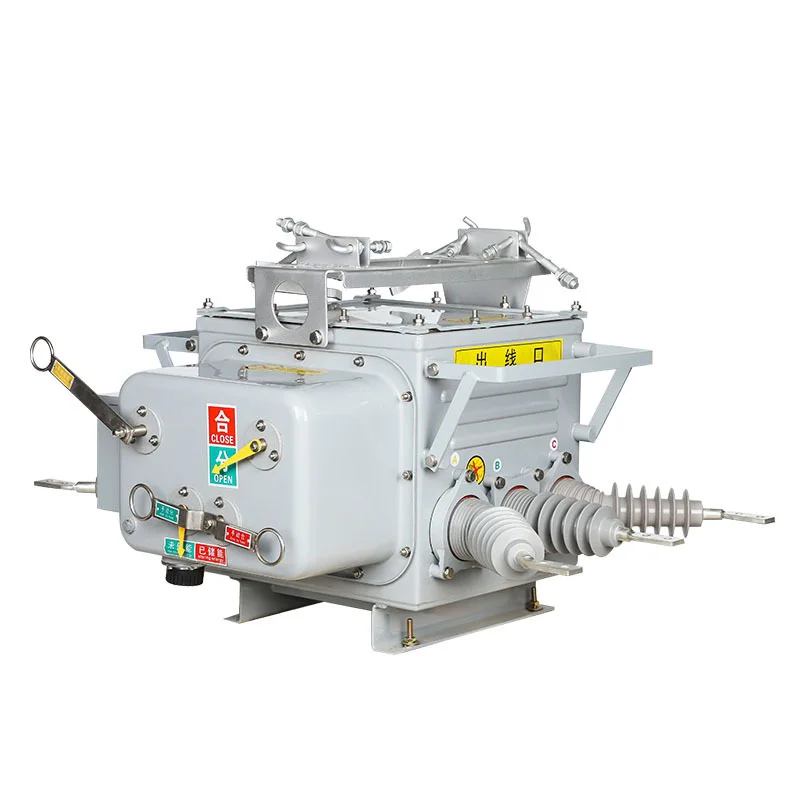

屋外境界真空遮断器

SanGao 高品質屋外境界真空サーキットブレーカーは、定格電圧 12KV、三相 AC 50Hz の屋外配電装置です。ユーザーの内部障害が 12KV 配電線の T 字接続で発生した場合、またはユーザーの入力スイッチの内部で発生したにもかかわらず、保護動作の時間制限と変電所の出力スイッチの不適切な保護により、変電所の出力保護が切断される可能性があります。

お問い合わせを送信

製品説明

SanGao 耐久性屋外境界真空サーキットブレーカー (以下、「境界サーキットブレーカー」と呼びます) は、三相 AC 50Hz、定格電圧 33kV 以下の屋外高圧開閉装置に適しています。遮断器本体には真空消弧室、変流器、零相変流器などが装備されています。遮断器には遠隔管理モード、保護制御機能、通信機能があります。制御と保護を目的として、変電所、工業および鉱山企業、都市および地方の送電網を確実に判断および検出できます。地上および都市レベルのミリアンペアレベルのゼロ相電流および相間短絡電流の頻繁な運用に特に適しており、単相地絡および相間短絡故障の自動除去を実現します。

屋外境界真空遮断器は真空モードでアークを遮断し、SF6 ガス絶縁を使用します。ボックスは高度な輸入ガスシール、防爆および断熱構造技術を採用しており、全体的なシール性能が優れています。輸出入導管のシール性能も向上しており、全体のシール性能は良好です。内部に封入されているSF6ガスが漏れたり、外部環境の影響を受けないようにしてください。バネ作動機構の小型化と性能の最適化を実現しました。メインチェーン伝動と多段トリップ方式を採用し、低抵抗、低温度上昇です。その信頼性と安定性は従来のスプリング機構よりも優れています。

本製品は架空配電線の責任境界に設置されます。ユーザーの入力線のフロントエンドは、ユーザーのシステム内の単相地絡故障と相間短絡故障を自動的に除去し、ユーザーの世界の故障が主送電線に広がることを回避し、故障していないユーザーの電気的安全性を確保し、電気的信頼性を向上させます。故障が永続的で変電所の再閉路が失敗した場合、中圧需要家サイトでの事故により配電本線全体が遮断されることになる。この電力網における送電事故は、社会に多大な損失をもたらすことになります。

環境条件

(1) 環境空気温度: -40 ℃ ~ +40 ℃; 1日の気温変化は25℃を超えません。 SF6 ガスの特性により、周囲温度が -40 ℃、タンク内の圧力が 0.05Mpa の場合、SF6 はまだ気体状態であり、製品は正常に動作します。周囲温度が-40℃、ゲージ圧が0.05Mpaの場合、SF6の液化点は-55℃になります。ゲージ圧がゼロの場合、SF6 の液化点は -60 ℃を超えません。

(2) 風速が 35m/s を超えないこと。

(3) 引火性、爆発の危険性、強い化学的腐食性（各種酸、アルカリ、煙など）、強い振動のない場所。

(4) 標高: ≤ 1000m;

(5) 被覆厚さ: 10mm。

(6) 大気汚染レベル：レベル4。

(7) 震度: ≤ 7 度;

(8) 電力系統の中性点接地方式：中性点は接地せず、消弧コイルを介して接地し、ゼロ点は低抵抗を介して接地する。
