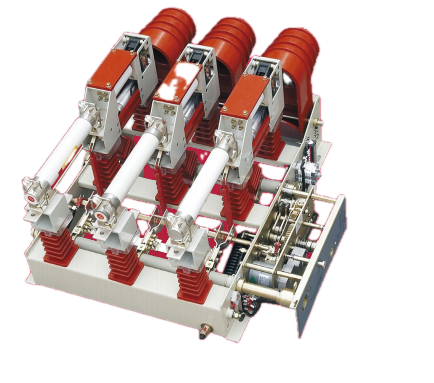

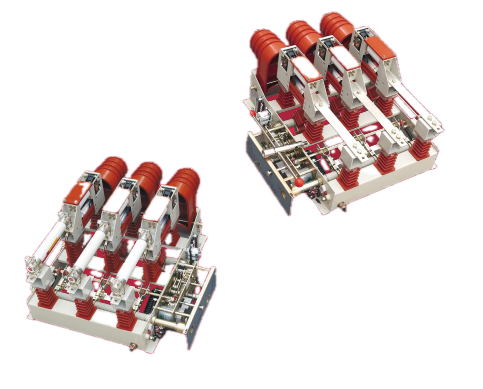

真空負荷遮断スイッチとヒューズを組み合わせた装置

真空負荷遮断スイッチおよびヒューズ結合装置は、真空遮断器とヒューズ・トリップ調整システムを統合しています。通常の負荷条件では、スイッチは独立して動作します。故障電流がヒューズの定格を超えると、ヒューズストライカピンが機械的にスイッチトリップ機構を作動させ、主接点を開いて回路を遮断します。直動絶縁距離と遮断器開放距離をワンストロークで実現します。接地スイッチと連動した接地シャッターにより、メンテナンスのために目に見える接地接続が提供されます。この装置は、12 kV および 630 A、20 kA の短時間耐電流で動作し、都市部と地方の両方の配電ネットワークで信頼性の高いサービスを提供できるように構築されています。

動作原理

真空遮断器の内部では、接点は高真空環境 (通常 10-4 Pa 以下) で密閉されています。負荷がかかって接点が離れると、蒸発した接点材料から金属蒸気アークが形成されます。ただし、真空にはイオン化に必要なガス分子が実質的に含まれていないため、アークはそれ自体を維持できず、AC 電流の最初の自然なゼロクロスで消滅します。金属蒸気は接触面とシールド上で急速に凝縮し、数ミリ秒以内に絶縁耐力を回復します。この消弧方法は外部媒体 (オイルまたは SF₆) を必要とせず、接触浸食を最小限に抑えます。

製品の利点

スイッチングと保護の組み合わせ

当社の真空負荷遮断スイッチとヒューズを組み合わせた装置は、日常的な負荷切り替えを実行し、ヒューズを使用して短絡遮断を提供します。これにより、各フィーダに個別の回路ブレーカーを設ける必要がなくなり、設備投資が削減されます。

コンパクトな設置面積

駆動機構は、スイッチング瞬間以外の遮断器にかかる電圧ストレスを軽減し、遮断器と装置全体のサイズを小さくすることができます。これにより、リングメインユニットやコンパクトな変電所の高密度レイアウトが可能になります。

一ストローク操作

絶縁距離と遮断器の開放距離は 1 回の動作で達成されるため、スイッチング シーケンスが簡素化され、オペレータのミスの可能性が軽減されます。

安全のための目に見えるアース

接地スイッチと連動した接地シャッターは、絶縁を物理的および視覚的に示し、追加の接地装置を必要とせずに安全なメンテナンスアクセスを可能にします。

SF₆フリー技術

真空の中断により、温室効果ガスの懸念がなくなり、SF₆ 機器に関連する取り扱い、漏れテスト、再充填手順が不要になります。

故障診断

頻繁にヒューズが動作する場合は、通常、根本的なシステムの問題を示しています。主な原因と対策は次のとおりです。

システムの短絡: 短絡が発生すると、故障電流によってヒューズ素子が急速に溶けます。正しい定格のヒューズを交換する前に、障害を特定して解決する必要があります (例: ケーブルを修理するか、障害のある機器を交換する)。

持続的な過負荷: 定格電流を超えて連続動作すると、過剰な熱が発生し、ヒューズが溶断することがあります。負荷を装置の定格内に減らすか、システム保護の検討と連携してヒューズの定格をアップグレードする必要があります。

ヒューズの選択が間違っている: ヒューズ素子の定格がアプリケーションに対して低すぎる場合、迷惑動作が発生します。変圧器またはフィーダーの容量に対してヒューズの定格を確認し、メーカーの調整図に従って適切なサイズのエレメントと交換してください。

技術的パラメータ

アプリケーション環境

都市リングネットワーク

真空負荷遮断スイッチおよびヒューズ結合装置は、リングメインユニット (RMU) の区分スイッチとして機能します。駆動機構設計によって実現されたコンパクトな寸法により、スペースに制約のある都市部の変電所でのより高密度の開閉装置構成が可能になります。統合された接地スイッチによりメンテナンス手順が簡素化され、計画作業中の停止時間が短縮されます。

産業施設

複数の負荷センターを持つ産業プラントの場合、真空負荷遮断スイッチとヒューズの組み合わせユニットは、変圧器の受電部と給電点で負荷の切り替えを行います。スイッチとヒューズの組み合わせオプションは、完全真空サーキット ブレーカーを犠牲にすることなく短絡保護を実現し、障害保護が上流で提供される重要ではないフィーダに適しています。

地方の流通ネットワーク

農村部の配電には、長いフィーダ長、変動する負荷、電圧変動などの特有の課題があります。長い 10kV フィーダの終点では、ピーク負荷期間中の電圧降下が大きくなり、その結果、顧客施設の電圧が低下する可能性があります。この装置は 2 つの方法でこれに対処します。まず、長いフィーダ沿いの戦略的なポイントに設置することで、ネットワーク オペレータは回線を区分して障害を分離し、停止ゾーンを減らすことができます。第 2 に、この装置は変圧器タップとコンデンサバンクを切り替えることができるため、オペレータは電圧プロファイルをより効果的に管理できます。田舎では、装置の低メンテナンス要件が特に重要です。メンテナンス担当者は現場に到達するまでにかなりの距離を移動する可能性があるため、訪問間の装置の信頼性が運用コストの直接的な削減につながります。

よくある質問

Q1: 真空遮断器はどのようにしてアークを消すのですか?

真空遮断器内の接点が負荷により離れると、接点表面間に金属蒸気アークが形成されます。インタラプタはイオン化に利用できるガス分子がほとんどない状態で高真空を維持するため、アークはそれ自体を維持できず、電流の最初の自然なゼロクロスで消滅します。この消弧方法は効率的かつ高速であり、外部の消弧媒体を必要としません。

Q2: ヒューズが頻繁に動作する原因とその対処方法を教えてください。

頻繁にヒューズが動作する場合は、通常、システム障害を示します。主な原因は次のとおりです。システム短絡 (故障電流によりヒューズ エレメントが溶けます。正しい定格のヒューズと交換する前に、故障を特定して解決する必要があります)、持続的な過負荷 (定格電流を超えて長時間動作するため、負荷を下げる必要があります)、またはヒューズの選択の誤り (ヒューズ エレメントの定格が用途に対して低すぎるため、ヒューズを正しい定格と交換する必要があります) が考えられます。

Q3: 真空負荷遮断スイッチとヒューズ組み合わせ装置は通常どこに使用されますか?

この装置は三相交流高圧システムに適しています。一般的なアプリケーションには、リング主装置 (RMU)、小型変電所、配電線の区分スイッチ、ヒューズと組み合わせた変圧器保護などがあります。

Q4: この装置は真空遮断器の代わりに使用できますか?

いいえ。この装置は負荷スイッチング用に設計されており、ヒューズが装備されている場合は短絡保護を提供します。真空サーキットブレーカーは、通常の負荷電流と短絡故障電流の両方を直接遮断するように設計されています。上流の障害保護がすでに提供されているアプリケーションの場合、この装置は完全真空サーキット ブレーカーよりもコスト効率の高いソリューションを提供します。

サンガオを選ぶ理由

1. 製造能力

SanGao は、浙江省六市にある 10 ムー (6,667 平方メートル) の敷地内に 10,000 平方メートルの生産フロアスペースを持ち、高圧開閉装置専用の組み立ておよびテストラインを収容しています。

2. 技術チーム

同社の従業員は 120 名で、そのうち 20 名は中上級レベルのエンジニアで、機械設計、高電圧絶縁、品質保証を担当しています。登録資本金は8,168万人民元、総資産は約2億人民元です。

3. 認定された品質システム

製造は ISO 9001:2008、ISO 14001、および ISO 45001 認証に基づいて行われます。これらには、文書化されたサプライヤー管理、受入検査、工程内チェック、および最終受け入れテストが必要です。

4. プロセスのトレーサビリティ

n ERP システムは、材料、製造作業、およびテスト記録を追跡します。各ユニットは完全なトレーサビリティのためにアーカイブされたテストデータでシリアル化されています。

5. 定期テスト

すべての装置は、耐電圧試験（主回路およびアース）、手動および電気制御による機械動作試験、接触抵抗測定を実施します。サンプルユニットは、20 kA / 4 秒の短時間電流試験を受けて検証されます。

6. 技術提携

SanGao は、型式試験と GB および IEC 規格への準拠に関して、西安仙源、北京電気研究所、西安高電圧研究所と協力しています。

コンポーネントの内訳

いいえ。	成分
1	固定接点
2	絶縁カバー
3	シャッター
4	シャーシ
5	真空消弧室
6	ガイドプレート
7	ヒューズ
8	エネルギー貯蔵シャフト
9	アーススイッチシャフト
10	操作パネル
