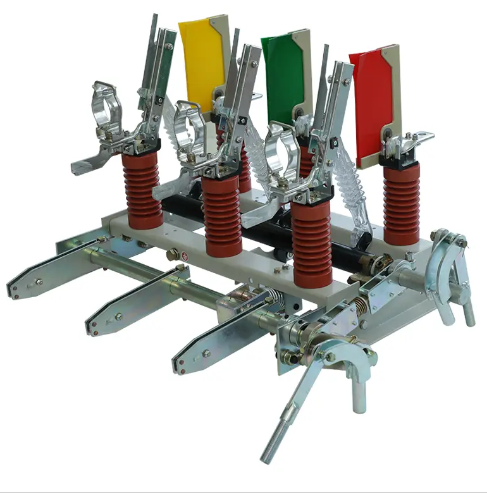

Sangao エアロード ブレーク スイッチ: 安全、シンプル、持続可能な MV スイッチング

今日の進化する電力情勢において、配電ネットワーク事業者は、稼働時間を確保し、環境への影響を軽減し、総所有コストを削減するという増大するプレッシャーに直面しています。エアロードブレークスイッチは、実績があり、継続的に改善されている設計により、3 つの課題すべてに対処します。定期的なガス処理が必要で温室効果ガスのリスクがある SF₆ スイッチや、面倒なメンテナンスが必要な油が充填された装置とは異なり、エア スイッチは最も豊富で無害な媒体である空気を利用します。機械的な単純さにより故障箇所が減少し、明確な位置インジケーターとインターロック機構により操作エラーが減少します。これが、世界中の公益事業者、再生可能エネルギー開発者、産業施設が、好ましい絶縁およびスイッチング ソリューションとして空気負荷遮断スイッチに注目している理由です。

1. 空気負荷遮断スイッチの信頼性パラダイム

空気負荷遮断スイッチが真に信頼できるものは何ですか? San Gao Electric では、次の 4 つの柱の相乗効果であると考えています。構造の単純さ– 可動部品が少ないため、故障モードが減少します。自然断熱– 空気により漏れのリスクと毒性が排除されます。堅牢な消弧– 最適化された磁気およびエアフロー設計により、一貫した遮断が保証されます。そしてオペレーターに優しい安全性– 機械的インターロックと明確なステータス表示により、誤操作を防止します。これらの特性は、厳格なテストと、さまざまな気候や負荷条件にわたる数十年にわたる現場経験を通じて検証されています。

1.1 なぜ空気を使うのか – グリーンの必須事項

SF₆ は地球温暖化係数が非常に高いため (GWP ≈ 23,500)、SF₆ を段階的に廃止する動きが世界中で加速しています。 SF₆ は優れた断熱性を提供しますが、漏洩から耐用年数終了の廃棄までのライフサイクル排出により、環境に大きな負荷がかかります。空気負荷遮断スイッチは、中電圧アプリケーションに直接的で実証済みの代替手段を提供します。適切な電極形状とアーク制御技術を使用すると、空気は 24kV で最大 1250A の負荷電流を安全に遮断できます。さらに、エア スイッチは本質的に温度変化によるガス圧力の変動の影響を受けず、砂漠から高地の変電所に至るまでの過酷な気候でも一貫した性能を保証します。

2. 主要な技術的利点

San Gao の空気負荷遮断スイッチは、実証済みの原理に基づいて構築されていると同時に、信頼性、安全性、統合の容易性を高めるための最新のエンジニアリングの改善が組み込まれています。当社の製品を際立たせる主な差別化要因は以下のとおりです。

• 定格電圧：12kV / 24kV
• 定格電流: 630A / 1250A
• 短絡容量（ピーク）：50kA
• 機械的耐久性: ≥ 10,000 回の操作
• 電気的耐久性: ≥ 5,000 回の操作
• 保護等級：IP4X（屋内）/IP54（屋外）
• 周囲温度：-25℃～+55℃
• 標高: 3000mまで

2.1 消弧性能

アークチャンバーは縦磁場と自己生成空気流を組み合わせて使用​​します。可動接点が離れると、アークは磁力によって一組のアークスプリッタプレートに送られ、そこで引き伸ばされて冷却され、次の電流ゼロで消滅します。この方法により接点の焼損が最小限に抑えられ、高い繰り返しスイッチング能力が可能になります。 San Gao は、最も厳しい条件下でも信頼性の高い動作を保証するために、厳密なモーター始動シナリオやコンデンサーバンク切り替えシナリオを含む数千回の中断テストを通じて設計を検証しました。

2.2 操作メカニズム – シンプルさとセキュリティ

操作機構には、バネ貯蔵エネルギーまたは手動バージョンがあり、どちらもアンチポンピングおよび補助接点構成を備えています。手動ハンドルは人間工学に基づいた力のフィードバックを提供し、位置インジケーターは遠くからでもはっきりと見えます。リモート制御の場合、オプションのモータードライブを統合できるため、SCADA および配電自動化システムとのシームレスなインターフェースが可能になります。インターロック システムにより、正しい順序に従わない限りスイッチの開閉ができないため、人的ミスのリスクが大幅に軽減されます。

3. 性能仕様の概要

次の表は、San Gao の空気負荷遮断スイッチと一般的な SF6 負荷遮断スイッチの主要パラメータの簡単な比較を示し、空気絶縁技術の実際的な利点を示しています。

4. 主要な応用分野と価値

空気負荷遮断スイッチは、広範囲の中電圧ネットワークに導入されています。以下に、最も著名なアプリケーションと、それぞれのコンテキストで提供される具体的な利点を示します。

• 都市部と農村部の配電網:ラインの分割、負荷伝達、障害分離のためのポールマウントまたはリングメインユニットとして使用され、フィーダの自動化と供給の信頼性が向上します。
• 産業用電源システム:工場、鉱山、加工工場の大型モーター、変圧器、フィーダーを制御し、複雑なメンテナンスを行わずにローカル絶縁とスイッチングを提供します。
• 再生可能エネルギー発電所:太陽光発電や風力発電所のインバーターまたは変圧器回路を接続および切断し、毎日の頻繁なサイクリングを簡単に処理します。
• インフラストラクチャ プロジェクト:鉄道、空港、データセンター、病院は、送受信フィーダの絶縁にエア スイッチを利用し、安全なメンテナンスと高可用性を確保しています。
• 商業ビル変電所:ショッピング モール、オフィスビル、教育キャンパスの主な入電器またはバス結合器スイッチとして機能し、グリーン ビルディング認証に貢献します。

これらの各シナリオにおいて、エア スイッチのメンテナンスが容易な性質と、明確に目に見える切れ目により、安心感が得られます。たとえば、遠隔地にある配電線では、ガスの取り扱いがないため、トラックの移動と技術者の時間が大幅に短縮されます。スイッチが 1 日に数回作動する可能性がある太陽光発電所では、機械的耐久性が高いため、長年にわたりトラブルのないサービスが保証されます。これらの現実世界の利点により、システム プランナーは、新規または改修された中電圧設備のデフォルトの選択肢として空気負荷遮断スイッチを指定することが増えています。

5. San Gao Electric を選ぶ理由 – 品質とイノベーション

San Gao Electric は単なるスイッチのメーカーではなく、より安全でスマートな電力インフラの構築におけるパートナーです。中国の電気産業の中心地である六牛に本社を置き、10,000 平方メートルの工場と 120 名を超える経験豊富な専門家チームが、最高の国際基準を満たす製品を提供することに専念しています。登録資本金は 8,168 万人民元、総資産は 2 億人民元に達しており、世界中の大規模プロジェクトをサポートできる財務上の安定性と技術力を備えています。

当社の品質に対する取り組みは、ISO9001、ISO14001、OHSMS18001 認証に反映されています。当社はヨーロッパ、アメリカ大陸、オーストラリア、アフリカ全域で強力なビジネス関係を構築し、高電圧ソリューションの信頼できるパートナーとしての評判を獲得しています。当社の製品ポートフォリオには、空気負荷遮断スイッチ以外にも、真空負荷遮断スイッチ、回路遮断器、断路器、避雷器、変圧器アクセサリが含まれており、あらゆる中電圧ネットワークに包括的な保護と制御を提供します。
