SanGao 三相サーキットブレーカー モジュール – 機能、制御モード、およびアプリケーションの洞察

産業オートメーションと商用配電の急速な成長に伴い、三相サーキットブレーカーは単純な保護デバイスから、制御、保護、絶縁を組み合わせたインテリジェントユニットへと進化しました。 SanGao 三相ブレーカー モジュールは、Simulink シミュレーション環境と互換性があり、外部信号制御 (オープンの場合は 0 V、クローズの場合は正電圧) と内部タイマーベースの制御 (プリセットされたスイッチング時間) という 2 つの柔軟な制御モードを提供します。この多用途性により、システムの統合とテストが大幅に簡素化されます。この記事では、このモジュールの技術的な詳細を詳しく説明し、選択と適用に関する実践的なガイダンスを提供します。

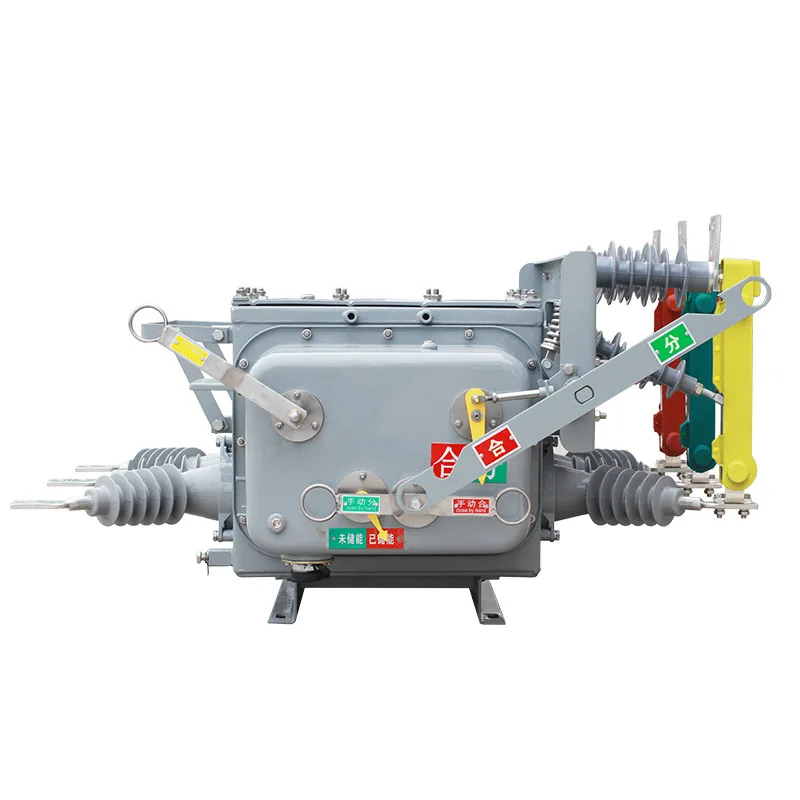

1. 三相遮断器モジュールの概要

SanGao 三相サーキット ブレーカー モジュールは、1 つのトグル ハンドルを介して同時に動作するように機械的に連結された 3 つの独立した単極ブレーカーで構成されています。三相負荷と直列に接続して全相を一括制御できます。消弧メカニズムは標準的なサーキットブレーカーと同じであり、モジュールにはスイッチング過電圧を抑制するための内蔵 Rs-Cs スナバ回路が含まれています。これは誘導性負荷または電流源に接続する場合に不可欠です。

2. コア機能と動作モード

SanGao 三相ブレーカーは、さまざまなアプリケーションのニーズに合わせて 2 つの制御モードを提供します。で外部制御モードの場合、モジュール アイコンには制御入力ポートが表示され、Simulink 信号を介したリアルタイムの切り替えが可能になります。で内部制御モード、スイッチング時間は、自動タイミング シーケンスのダイアログ ボックスで事前に設定されています。どちらのモードでも、同じ制御信号が 3 つのブレーカーすべてを駆動し、同期動作を保証します。

2.1 スナバ回路の役割

ブレーカーが誘導負荷 (モーター、変圧器など) または電流源に接続されている場合、回路を開くと高い誘導過電圧が発生し、絶縁またはブレーカー自体が損傷する可能性があります。内蔵の Rs-Cs スナバ回路はこのエネルギーを効果的に吸収し、過電圧ピークを制限し、ブレーカーと下流の機器の両方を保護します。ユーザーは、負荷の種類に応じてこの回路を有効または無効にすることを選択できます。

2.2 トリップ特性と「トリップフリー」メカニズム

「トリップフリー」機能により、過負荷または短絡が発生した場合、内部機構が強制的に接点を開き、ハンドルがトリップ位置に移動します。ハンドルを押して閉じようとしても、障害が解消されハンドルがリセットされるまで接点は再度閉じられません。これは本質的な安全バリアを提供し、障害が継続している間の再通電を防ぎます。

• 外部信号制御(0V/正電圧)
• 内部タイマー制御
• Rs-Csスナバ回路（オプション）
• トリップフリー機構
• 限時シリーズトリップ特性
• 高い短絡遮断能力

3. 主要な技術仕様の説明

適切な三相ブレーカーを選択するには、その技術的パラメーターを完全に理解する必要があります。以下の表は、SanGao モジュールの主な仕様と、選択に対する実際的な影響をまとめたものです。

4. 産業用途と選択ガイド

三相サーキットブレーカーは、モーターコントロールセンター、分電盤、産業用オートメーション機器、商業用建築資材などで広く使用されています。用途に応じて、メインスイッチ、分岐保護装置、またはモーター操作スイッチとして機能します。以下に一般的な使用例と選択のポイントを示します。

4.1 主な応用分野

• 産業用モーター制御:ダイレクトオンラインスタータとして使用され、突入電流によるトリップを回避するための時間遅延トリップ特性が必要です。
• 配電線保護:上流/下流のデバイスと適切に調整して、過負荷や短絡から保護するためにメインまたはサブ配電盤に取り付けられます。
• 非常用発電機セット:発電機の出力ブレーカーとして機能し、絶縁を提供し、起こり得る過渡過電流に耐えます。
• HVAC システム:空調および冷凍機器のコンプレッサー、ファン、その他のモーターを保護します。また、遅延特性も必要です。

4.2 選択手順

1. 負荷のタイプを決定します。抵抗性か誘導性か？始動ラッシュはありますか？これにより、必要なトリップ特性が決まります。
2. 動作電流を計算します。負荷電力と電圧に基づいて最大線電流を計算し、20 ～ 30% の安全マージンを追加します。
3. 短絡電流の推定:供給システムから予想される短絡電流を取得します。ブレーカーの遮断容量はもっと高くなければなりません。
4. 制御モードを選択します:遠隔/自動操作が必要な場合は外部信号制御。スケジュールされた切り替えのみが必要な場合は、内部タイマー。
5. スナバ要件を考慮してください。誘導負荷 (モーター、変圧器) の場合は、常にスナバ回路を有効にしてください。

5. 安全保護機能

電気設計では安全が最優先事項です。 SanGao 三相ブレーカーには、回路や機器だけでなく人員も保護する複数の保護メカニズムが組み込まれています。

• 過負荷保護:熱磁気トリップユニットは、電流が継続して定格値を超えると回路を開き、ケーブルの過熱を防ぎます。
• 短絡保護:磁気トリップは短絡が発生した場合に瞬時に作動し、ミリ秒以内に故障電流を遮断して損傷を最小限に抑えます。
• 隔離機能:ハンドルが「オフ」位置にある場合、十分な接触ギャップと絶縁距離により目に見える断線が得られ、絶縁要件を満たします。
• トリップフリー再閉鎖防止:障害が継続している間の再クローズを防止し、人的ミスのリスクを排除します。
