高電圧接地スイッチが電力システムの安全性とメンテナンスにとって重要なのはなぜですか?

送配電システムでは、安全性が最も重要です。見落とされがちですが重要なコンポーネントの 1 つは、高電圧接地スイッチ。このデバイスは、メンテナンス、障害状態、日常業務中に機器と人員の両方を保護する上で重要な役割を果たします。この記事では、接地開閉器の機能、仕組み、および高圧開閉装置や変電所に接地開閉器が不可欠な理由について考察します。また、製造品質、認証、信頼性にも注目します。サンガオ この重要な電気コンポーネントに影響を与えます。

電気安全の縁の下の力持ち

高電圧機器というと、サーキットブレーカーや変圧器を思い浮かべることが多いでしょう。それでも、高電圧接地スイッチ電力システムの安全な運用とメンテナンスにとっても同様に重要です。このデバイスは配電盤キャビネットまたは変電所内に設置され、接地への信頼性の高い経路を提供し、技術者が通電されていない機器で安全に作業でき、故障電流が効果的に管理されることを保証します。

接地スイッチが適切に機能していないと、保守作業員は偶発的な通電、隣接する活線からの誘導電圧、危険な過渡過電圧の危険に直面することになります。サンガオは、中国の電力首都リウシに本拠を置くハイテク企業で、厳格な品質基準を遵守し、都市送電網の改修から風力発電所に至るまで、さまざまな業界にサービスを提供しながら、これらの必須コンポーネントを長年製造してきました。

高電圧接地スイッチとは何ですか?

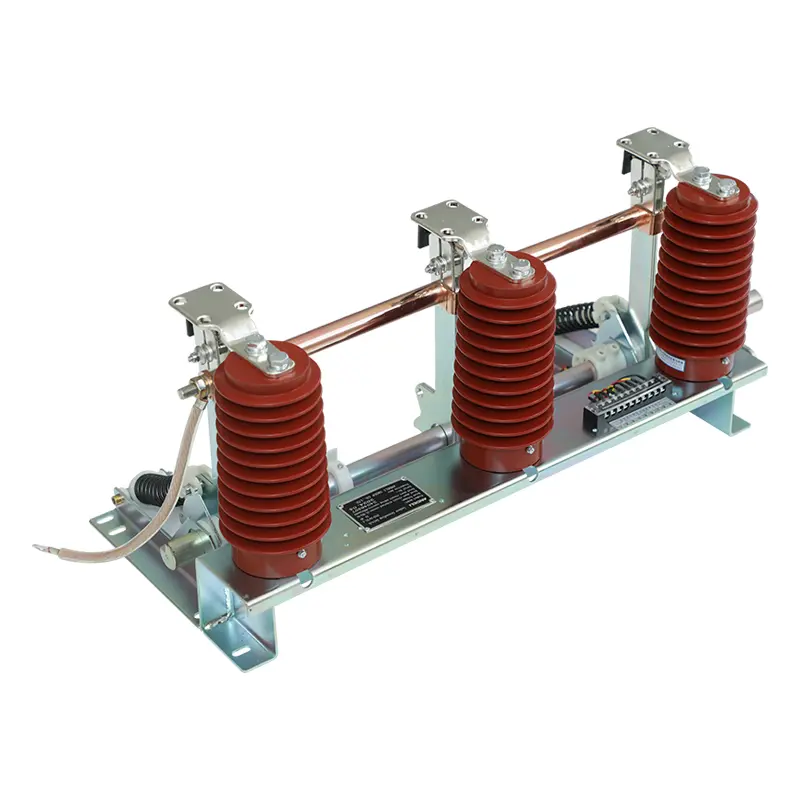

の高電圧接地スイッチ電気回路の特定の部分をアースに接続するように設計された機械式スイッチング デバイスです。通常、高電圧開閉装置 (3 ～ 12kV、三相 AC 50/60Hz システム) に設置され、手動またはモーター機構によって操作されます。その主な構造は、ブラケット、接地ナイフ アセンブリ、固定接点、センサー、回転シャフト、圧縮バネ、導電性スリーブ、およびフレキシブル接続で構成されます。

閉じていると、接地ナイフが静電気接点にしっかりと接触し、低インピーダンスの接地経路が形成されます。このパスは、以下で説明する複数の安全機能と運用機能を提供します。

主な機能: 接地だけではありません

の高電圧接地スイッチ単なる接地を超えた複数の重要な機能を果たします。

メンテナンス中の人員の保護

回路ブレーカーが開いて絶縁されている場合でも、隣接するバスバーまたは機器には誘導電圧や残留電荷が依然として存在する可能性があります。接地スイッチは目に見える安全な接地接続を提供し、保守要員を偶発的な通電や容量性放電から確実に保護します。

過渡過電圧の制限

地絡時、特に重いシステムでは、過渡過電圧が発生する可能性があります。接地スイッチは、低インピーダンス パスを提供することでこれらの電圧サージを制限し、敏感な機器と絶縁を保護します。

誘導電圧の除去

同じタワー上に並列送電線がある場合、電力が供給されていない線でも、静電結合と電磁結合により、隣接する活線からの誘導電圧が発生する可能性があります。これらのライン上の接地スイッチは、これらの誘導電流を放散する経路を提供し、危険を防ぎます。

投入短絡電流

一部の接地スイッチは、短絡電流に対して閉じるように設計されています。この機能により、障害状態でもスイッチを操作できるようになり、緊急手順中の安全性が高まります。

システム中立リファレンスの確立

大型の変圧器を備えた変電所では、接地スイッチは一貫した電圧基準点を維持し、電力網を安定させ、安全な動作を確保するのに役立ちます。

アプリケーション: どこで使用されますか?

の高電圧接地スイッチ以下を含む配電および送電システムで広く使用されています。

• 都市と地方の送電網の改修– 老朽化したインフラをアップグレードするには、安全性とコンプライアンスを確保するための信頼できる接地が必要です。

• 変電所および配電盤キャビネット– 高圧開閉装置アセンブリに統合。

• 風力発電所と水力発電所– 発電機と変圧器に接地を提供します。

• 冶金および石油化学産業– 過酷な環境での機器と人員の保護。

• 鉄道および鉱山施設– 牽引力システムの安全な接地を確保します。

• 住宅および商業ビルの電力プロジェクト– 入力フィーダおよび緊急システム用。

のサンガオ利点: 品質と信頼性

サンガオは高品質の高圧機器で定評を築いてきました。同社の製造施設の面積は1万平方メートル、登録資本金は8,168万元、総資産は約2億元である。 20 人の上級および中級レベルの技術専門家を含む 120 人の従業員を擁し、サンガオ研究開発と品質保証に重点を置き続けています。

同社は ISO 9001:2008 品質管理、ISO 14001 環境管理、および OHSMS 18001 労働安全衛生システムを遵守しています。また、最新の ERP 管理と高度なテスト機器も採用しており、高電圧接地スイッチ厳格な性能基準を満たしています。西安仙源や北京電気研究所などの機関と協力し、サンガオ同社の製品が電気工学の最前線にあることを保証します。

同社の接地スイッチは、圧縮バネを使用した堅牢な機構で設計されており、皿バネによって一定の接触圧力が維持され、迅速かつ信頼性の高い開閉が保証されます。この設計により、頻繁な操作でも接触抵抗が低く、長寿命が保証されます。

よくある質問 (FAQ)

Q: 高電圧接地スイッチの主な目的は何ですか?

A: その主な目的は、通電されていない機器に目に見えて安全な接地点を提供し、技術者を偶発的な通電から保護し、誘導電圧と電荷を散逸させることです。

Q: 接地スイッチは通常どこに設置されますか?

A: 通常、中圧開閉装置キャビネット (3 ～ 12kV) の内部、変電所および変圧器の線路側に設置されます。

Q: 接地スイッチは短絡電流に対して閉じることができますか?

A: はい、多くの接地スイッチは短絡閉路電流の定格が定められているため、故障状態でも安全に操作できます。

Q: 接地スイッチは誘導電圧からどのように保護されますか?

A: 通電された線路と平行に走る送電線では、接地スイッチは誘導電流が地面に流れる経路を提供し、通電されていない線路に危険な電圧が現れるのを防ぎます。

結論

の高電圧接地スイッチ電力システムの最も魅力的なコンポーネントではないかもしれませんが、その重要性はいくら強調してもしすぎることはありません。人命を守り、高価な機器を保護し、障害時やメンテナンス時の安定した送電網の運用を保証します。信頼性の高い接地パスを提供することで、事故を防止し、ダウンタイムを短縮し、電気ネットワークの完全性を維持します。

サンガオは、堅牢な機械設計、高品質の素材、厳格な品質管理を組み合わせた接地スイッチを提供し、要求の厳しいアプリケーションで信頼できるパフォーマンスを提供します。強固な技術基盤と継続的な改善への取り組みにより、サンガオは、中国全土およびその他の地域の電力会社、産業プラント、インフラストラクチャ プロジェクトの信頼できるサプライヤーとなっています。

高電圧接地開閉器の信頼できる供給源をお探しの場合、または特定のプロジェクトに関する技術支援が必要な場合は、次のことをお勧めします。接触私たち 今日。経験豊富なエンジニアリング チームが、製品仕様、カスタム ソリューション、タイムリーなサポートを提供します。会社の Web サイトまたは電子メールから連絡して、要件について話し合い、その方法を確認してください。サンガオ電力システムの安全性と効率性に貢献できます。
