屋外高電圧保護スイッチドロップアウトヒューズ

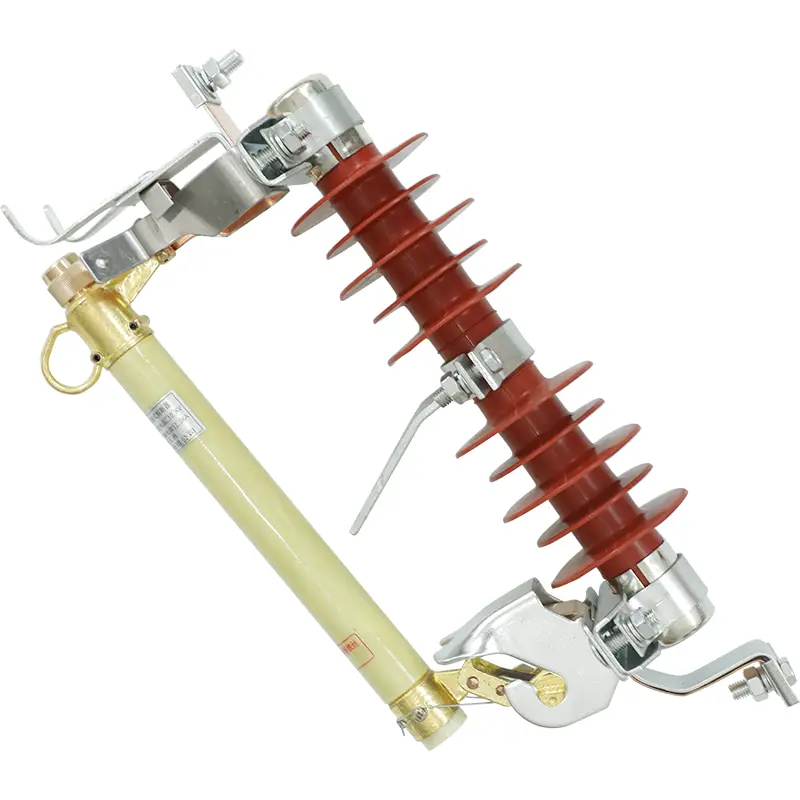

サンガオ屋外高電圧保護スイッチドロップアウトヒューズは、電力システム機器を損傷や危険な電気的状態から保護するために設計された重要な保護部品です。頑丈なセラミック絶縁体サポート構造を特徴とするこのドロップアウト回路ブレーカーは、障害が発生したときに即座に確実な物理的開回路を提供します。ヒューズエレメントは、過負荷電流が流れると急速に溶融するように精密に調整されており、ミリ秒単位で電流経路を遮断し、下流の変圧器の故障を完全に防ぎます。

製品性能パラメータ

この屋外高電圧保護スイッチ ドロップアウト ヒューズの構造的な動作安全性は、次の検証済みの環境基準が厳密に順守されているかどうかに依存します。

ポジティブドロップオフ絶縁の仕組み

低グレードの保護スイッチによくある故障点は、リンクが溶けた後にヒューズ チューブが所定の位置に固着し、危険な連続的な表面アークが発生する傾向があることです。 Sangao の操作メカニズムは、バネ仕掛けのトグル アーム アセンブリによってこの脆弱性を解消します。ヒューズエレメントは張力下で下部ヒンジ機構に接続されています。

マイクロ秒の過電流により金属ストリップが溶け、内部の機械的張力がゼロに低下します。この力の変化によりスプリング アームが解放され、ヒューズ ユニット全体が自重で外側と下に落下します。

この降下動作により、非常に視認性の高い物理的なエアブレイクが確立され、大雨や夜の嵐の中でもユーティリティラインの作業員が地上から識別できるため、トラブルシューティングと復旧時間が合理化されます。

基幹システムアプリケーションおよび配布プロジェクト

この耐久性のある屋外高電圧保護スイッチ ドロップアウト ヒューズは、さまざまな電力工学プロジェクトにわたる主要な防御線として機能します。

• 柱上変圧器保護:配電変圧器の高圧側に直接配置され、低コストで信頼性の高い過電流保護を提供します。

• 地方支線セクター:長い架空線の主要な分岐タップポイントに設置され、局所的な障害を隔離し、大規模な地域停電を防ぎます。

• 産業プラント変電所フィード:鉱山施設や製造プラントに電力を供給する架空送電線に一次短絡保護を提供します。

品質管理テスト

Sangao は、厳格な ISO9001 品質フレームワークに基づいてすべての屋外開閉装置を製造しています。屋外高電圧保護スイッチ ドロップアウト ヒューズのすべてのバッチは、物理的なコンポーネントが配線端子と完全に位置合わせされていることを確認するために、厳密な機械的位置合わせチェック、バネ張力の校正、および継続的な通電テストを受けます。この厳格な製造品質により、数十年にわたるサービスを通じて高いアクションの確実性と安定したパフォーマンスが保証されます。

よくある質問

この保護スイッチの主な安全動作を「ドロップオフ」という用語で説明するのはなぜですか?

「ドロップオフ」とは、ヒューズチューブのラッチが外れ、上部接点ベースから振り下ろされる機械的動作を指します。この物理的な動作は、ヒューズエレメントが溶融すると自動的にトリガーされ、障害のある回路が分離されていることを視覚的に確認します。

この屋外高電圧保護スイッチ ドロップアウト ヒューズは、強風や極寒などの極端な気象条件に対応できますか?

はい。この動作機構は、-30°C までの継続的な凍結温度と最大 35 メートル/秒の強風に耐えられるように評価されており、外部環境圧力によって早期の機械的ドロップアウトやヒンジの凍結が発生しないことが保証されています。

本機の配線端子にはどのような接続方法がありますか？

配線端子はユニバーサル ユーティリティ接続用に設計されており、標準のアルミニウム導体鋼鉄強化 (ACSR) 配電線をしっかりと収容する頑丈なボルト締め平行溝クランプを備えています。
