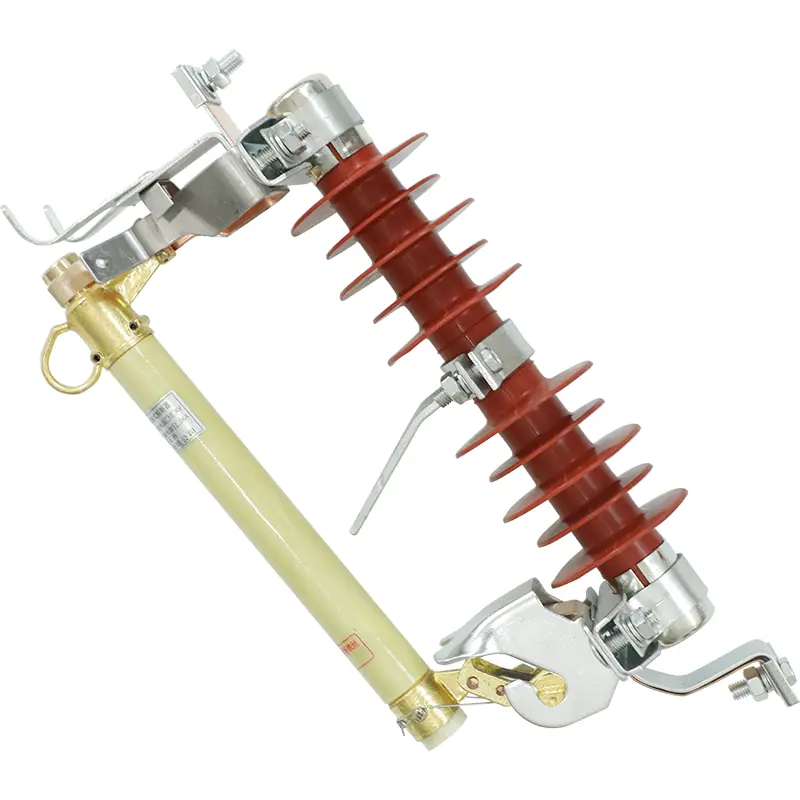

ポールマウント高電圧複合排除ドロップアウトヒューズカットアウト、アーク識別器付き

サンガオポールマウント高電圧複合排除ドロップアウトヒューズカットアウト、アーク識別器付き中国製は、架空配電ネットワークの設計の大幅な進化を表しています。従来の重い磁器の代わりに高分子複合材の外側ジャケットを利用することにより、この軽量でありながら構造的に硬いカットアウトは、構造的な亀裂、機械的衝撃による損傷、およびトラッキング障害に対する絶対的な耐性を提供します。内蔵のアーク識別器は、ヒューズエレメントの液化から数ミリ秒以内に高温の電気アークを積極的に窒息させる特殊な骨繊維の内部ライナーを備えており、隣接するクロスアームや相線への付随的損傷の危険を冒さずに確実にきれいに除去されます。卸売バイヤーは、ラインメンテナンスのオーバーヘッドを最小限に抑え、高電圧アークの残留によって引き起こされるコンポーネントのエラーを排除するために、この高度な複合システムを選択します。

デュアルアクション排出とアーク消散

標準的なカットアウト スイッチは、純粋に重力とエア ギャップに依存して中電圧障害を解消します。この障害により、高誘導負荷下でアーク放電が継続する可能性があります。この特殊なポール取り付け型高電圧複合放出ドロップアウト ヒューズ カットアウト (アーク識別器付き) には、この物理的な制限を排除する設計されたアーク識別器が組み込まれています。ヒューズ ホルダー チューブは、二重壁チャンバー内に金属製のヒューズ エレメントを収納しています。骨繊維のインナー ライナーが耐候性のエポキシ グラスファイバー シェルで囲まれています。

過負荷または短絡が故障電流を引き起こすと、ヒューズエレメントが急速に溶融します。強烈な熱エネルギーにより骨繊維ライナーの内面が瞬時に蒸発し、高圧の脱イオンガスが放出されます。このガス噴射により、イオン化した空気がチューブの底から強制的に排出され、電気アークは数ミリ秒で消えます。同時に、操作機構が上部のラッチを解放し、ヒューズユニット全体が下方に反転して通常の作業位置から落ち、作業員にとって明確な視覚的エアブレイクが確立されます。

技術的性能仕様

架空高圧ユーティリティのレイアウト間での正確な構造互換性を確保するために、このアーク識別器付きポールマウント高電圧複合放出ドロップアウト ヒューズ カットアウトは、工場で検証された次の環境および電気制限内で厳密に動作します。

• 周囲温度の動作範囲:-30°C ～ +40°C の連続屋外暴露。

• 高度評価しきい値:標高 1000 メートルまで (距離が 1000 メートルを超える場合は、カスタムの機械調整が必要です)。

• AC電源周波数範囲:48Hz以上52Hz以下のネットワーク。

• 耐震強度評価:構造上の最大震度は 7 度を超えてはなりません。

• 最大許容風速:毎秒 35 メートルを超えてはなりません。

• 主要なアプリケーション環境:架空配電システム、電柱、分岐線分離タップ。

この特殊なカットアウトはどこに配置されていますか?

この保護装置は、堅牢な複合構造と迅速な消弧機能により、要求の厳しい産業環境に最適です。

• 風にさらされるオーバーヘッドフィーダー:風速が毎秒 35 メートルに近づく露出した電柱に設置され、障害が発生するまで機械的なラッチがロックされたままになります。

• 変電所のライザーポール:架空配電線が地下ケーブルに移行する重要な接続点に配置され、過電流による過電流による敏感な地下絶縁体の損傷を防ぎます。

• 地震的にアクティブな配電ループ:飛散防止複合ポリマー本体は、最大 7 度の震度評価までの機械的振動や構造の動きを容易に吸収します。

世界的な配送基準

海外輸送では、高湿度、塩気、物理的な取り扱いストレスに対する厳重な防御が求められます。 Sangao は、アーク識別器を備えたポールマウント高電圧複合放出ドロップアウト ヒューズ カットアウトの大量注文を、重い衝撃吸収材で裏打ちされた輸出準拠の木箱に梱包します。各クレートは湿気による内部消弧ライナーの劣化を防ぐために密封されており、すべてのユニットが完全にすぐに設置できる状態でプロジェクト現場に到着します。

よくある質問

高電流短絡と比較して、低電流過負荷故障時にアーク識別器はどのように機能しますか?

大電流の短絡中、大量の熱エネルギーにより急速な高圧ガスの爆発が発生し、排出によってアークが瞬時に消滅します。低電流過負荷の場合、内側の骨繊維ライナーは局所的なガス発生に依存してアーク空間を冷却し、脱イオン化し、電流が溶融閾値をわずかに上回る場合でも安全な遮断を保証します。

高振動のユーティリティ環境では、なぜ複合ポリマーハウジングが磁器よりも好まれるのでしょうか?

ガラス化磁器は脆く、継続的な物理的ストレスや地震が起こると微小破壊が起こりやすくなります。当社の複合ポリマーハウジングは、高い弾性と構造的復元力を備えており、物理的衝撃、人間の取り扱いによる損傷、および最大 7 度の地震力に構造的に破損することなく耐えることができます。

このポール取り付け高電圧複合放出ドロップアウト ヒューズ カットアウト (アーク識別器付き) には、ライン作業員の手動操作に特別なツールが必要ですか?

いいえ。上部の操作機構には、従来のユーティリティ ホットスティックと完全に互換性のある標準の引っ張りフックが備わっており、ライン作業員が定期的な機器のメンテナンスやラインの絶縁のためにヒューズ ユニットを手動で引っ張って開くことができます。
