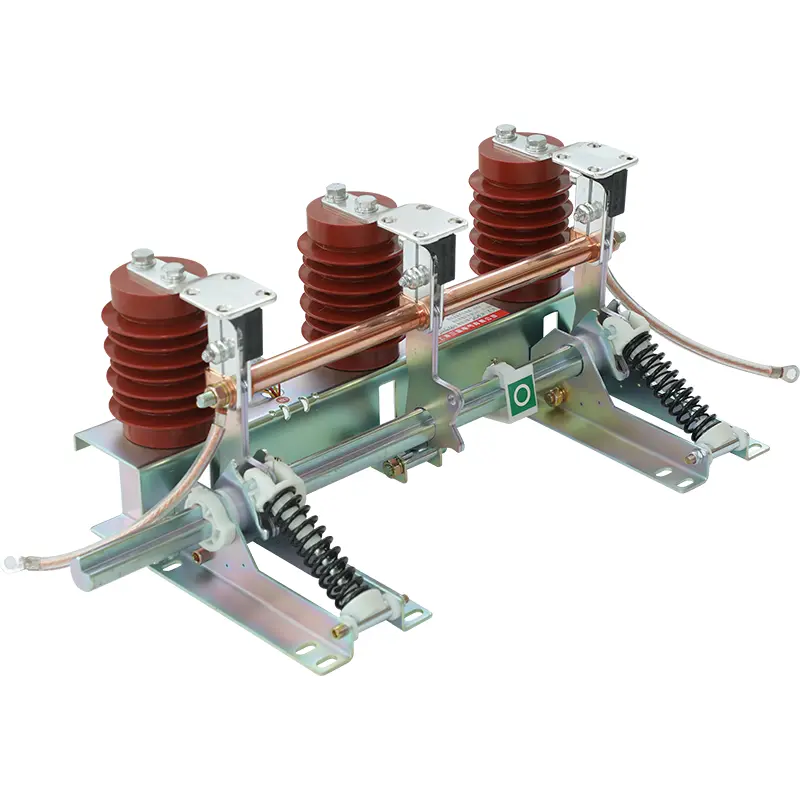

配電盤用空気絶縁接地断路器

限られたキャビネットスペース内で安全な接地を必要とするエンジニアリングチーム、キャビネットメーカー、産業用発電所は、配電キャビネット用の空気絶縁接地断路器スイッチを選択します。 SanGao は、高電圧キャビネットのマッチングに最適化されたこの二重機能デバイスを提供し、絶縁および接地性能を統合して残留電圧を除去し、電源絶縁後のオンサイトメンテナンスのための完全に安全な作業環境を作り出します。

配電盤用に設計されたコンパクトな接地ソリューション

配電キャビネット内では、スペースの利用と動作の安全性の両方が重要な考慮事項です。接地装置は、キャビネットの限られた内部構造に適合しながら、信頼性の高い電気保護を提供する必要があります。

この空気断熱設計では周囲の空気を断熱媒体として使用するため、追加の断熱ガスの必要性がなくなり、機器のメンテナンスが簡素化されます。

配電キャビネット用の空気絶縁接地断路スイッチの主な機能は次のとおりです。

• 切断された電気回路の接地

• 絶縁された導体からの残留電荷の解放

・安全な点検・整備作業をサポート

• 開閉装置絶縁装置との連携

キャビネットメーカーにとって、統合された接地ソリューションは内部配置の最適化とシステム構成の簡素化に役立ちます。

接地用途に空気絶縁を選択する理由

さまざまな断熱技術は、機器のメンテナンス、環境への影響、長期的な運用コストに影響を与えます。

配電キャビネット用の空気絶縁接地断路器には、いくつかの実用的な利点があります。

簡単なメンテナンス要件

断熱媒体として空気が使用されているため、ガス監視やガス交換手順は必要ありません。

簡単な状態検査

オープン構造のため、メンテナンス時に機械の位置や接触状態を目視で確認することができます。

環境に配慮した運営

絶縁ガスを使用するソリューションと比較して、空気絶縁ではガス漏れ管理に関する懸念が回避されます。

屋内配電機器に最適

この構造は、信頼性の高い接地と絶縁が必要な屋内開閉装置環境向けに設計されています。

開閉装置内の確実な絶縁・接地機能

回路が切断された後も、静電容量、電磁誘導、または近くの通電機器により電気エネルギーが残る場合があります。

接地ディスコネクタは、制御された接地接続を提供し、メンテナンスの安全性を向上させます。

一般的な操作:

1. 主回路は絶縁されています。

2. アース機構が作動します。

3. 接地接点は接地点に接続されます。

4. 残留電荷は安全に放電されます。

配電キャビネット用の空気絶縁接地断路スイッチは、メンテナンス前にオペレータが明確で信頼性の高い接地状態を必要とする配電キャビネットで特に役立ちます。

技術仕様

長距離輸送のための安全な梱包

配電キャビネットのコンポーネントは、輸送中に変形や機械的損傷を避けるために保護する必要があります。

SanGao は出荷に輸出準拠の木箱を使用します。

パッケージは以下のものを保護するのに役立ちます:

・アース機構の構造

• 導電性コンポーネント

・機械的接続部品

お客様は、機器を受け取った後、キャビネットの組み立て前に、空気絶縁接地断路器の配電キャビネットの状態を検査することができます。

よくある質問

1. この接地装置の空気絶縁の利点は何ですか?

空気断熱は追加の断熱ガス管理を必要としないため、メンテナンスが簡素化されます。

2. 既存の配電盤に設置できますか?

取り付けはキャビネットの設計と内部構造によって異なります。交換または統合の前に技術的な確認を推奨します。

3. 接地接続はどのような安全機能を提供しますか?

配電盤用の空気絶縁接地断路スイッチは、残留電荷の放電に役立ち、メンテナンス作業前に接地経路を提供します。

4. 設置後の機械的検査が重要なのはなぜですか?

正しい機械的動作により、接地ブレードが適切な位置に到達し、信頼性の高い接触が維持されます。
