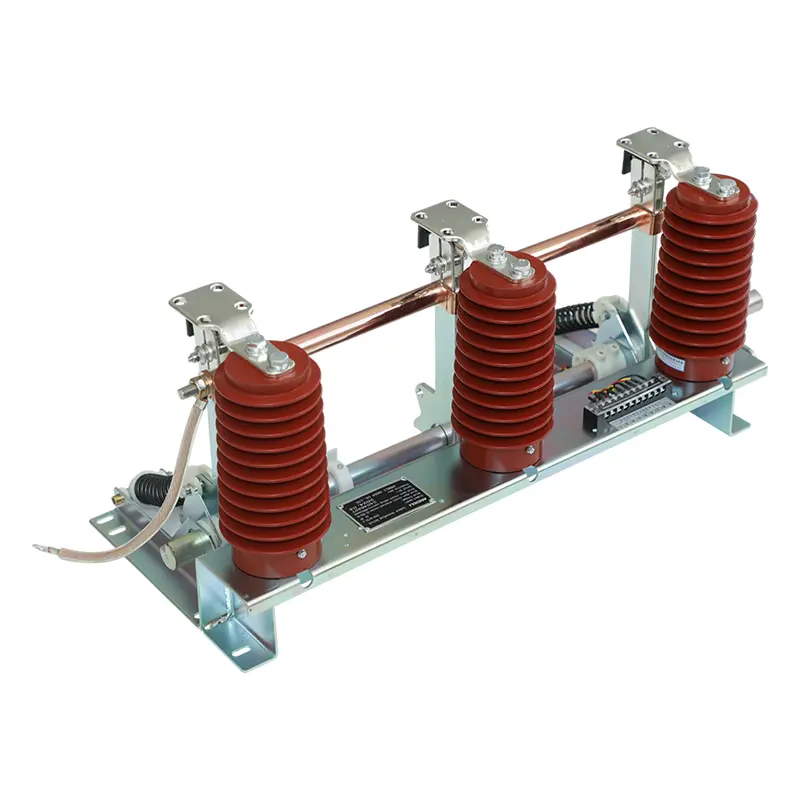

高速アースナイフ付き屋内ACアーススイッチ

SanGao の高速アースナイフ付き屋内 AC 接地スイッチは、屋内電力機器のメンテナンス時のリスク管理に特化した特殊な中電圧接地装置を提供します。 3kV ～ 12kV の三相 AC 50/60Hz の動作条件をカバーする高速アースナイフ設計により、接地動作時間が短縮され、保守作業員の安全上の脅威が最小限に抑えられます。

より安全な高圧メンテナンスのための素早い接地応答

高電圧機器のメンテナンス中、接地速度と機械的信頼性はオペレーターの安全に直接影響します。回路が絶縁されている場合、接地スイッチは制御された接地経路を提供し、予期せぬ電圧による危険を防ぎます。

高速アースナイフ設計により、操作シャフト、クランクアーム、スプリング機構、アースナイフアセンブリの協調動作により、アース作業を迅速に完了できます。

高速アースナイフを備えた屋内 AC アース スイッチは、主に次の用途に使用されます。

• メンテナンス中に高電圧電気機器を接地してください。

• 偶発的な電圧の発生から技術者を保護します。

• 誘導電圧や静電気によるリスクを制限します。

• 電気システムに地絡電流経路を提供する

単純な接地接続とは異なり、専用の接地スイッチは制御された機械動作と開閉装置システム内の定義された接地位置を提供します。

高速アースナイフの仕組みはどうなっているの？

高速アースナイフを備えた屋内 AC アース スイッチの動作性能は、機械コンポーネント間の相互作用に大きく依存します。

主な構造には次のものが含まれます。

• ブラケット

• アースナイフアセンブリ

• 静的接触

• センサー

・回転軸

• 回転アーム

・圧縮バネ

・導電性スリーブ

• 柔軟な接続

操作機構が接地スイッチを閉じると、操作トルクによって主軸と回転アームが閉位置に向かって駆動されます。圧縮バネの死点を通過すると、蓄えられたバネのエネルギーが解放され、アース ナイフ アセンブリが閉じた位置に素早く移動できるようになります。

アースナイフは皿バネ構造により静電気接点との確実な接触を維持し、安定した電気的接続を実現します。

この機械設計は以下の改善に役立ちます。

• 閉じる速度の一貫性

・接触圧の安定性

• 長期にわたる動作信頼性

技術仕様

この装置は、安全な接地操作が必要な屋内の中電圧用途向けに設計されています。

高速接地が重要となるアプリケーションシナリオ

屋内開閉装置メンテナンス室

配電室では、保守担当者が検査前に機器の接地を確認するための信頼できる方法が必要です。接地スイッチは、絶縁手順が完了した後に専用の接地点を提供します。

産業用電源システム

中電圧機器を使用している工場では、変圧器、フィーダ、開閉装置の定期的なメンテナンスが必要な場合があります。安定した接地メカニズムは、計画されたシャットダウン中のリスクを軽減します。

変電所

変電所には複数の高電圧回路が含まれており、偶発的な電圧、誘導電流、または電磁効果によって危険が生じる可能性があります。接地装置は、より安全なメンテナンス環境を確立するのに役立ちます。

並列伝送路環境

近くの電線が通電されたままの状態で、1 つの架空線が通電されていない場合、静電誘導と電磁誘導によって誘導電圧が発生する可能性があります。スイッチを接地すると、これらの影響を排除し、保守作業員を保護するのに役立ちます。

接地の安全性を重視した品質管理

接地スイッチは電力システムの安全関連コンポーネントであるため、製造検査では機械的動作と電気接続品質の両方に焦点を当てる必要があります。

サンガオは以下に適用されます。

• ISO9001:2008 品質マネジメントシステム

・ISO14001環境マネジメントシステム

• OHSMS 18001 労働安全衛生マネジメントシステム

高速アースナイフを備えた屋内 AC アース スイッチの品質管理には次のものが含まれます。

• アースナイフの動作精度の確認

• 導電性接続点の検査

• 機械動作の一貫性の検証

・出荷前に完成品の状態を確認する

これらの検査手順は、機器がプロジェクト現場に到着した後の設置調整の問題を軽減するのに役立ちます。

よくある質問

1. この接地装置の主な目的は何ですか?

メンテナンス中に高電圧電気機器に接地経路を提供し、偶発的な電圧の危険から技術者を保護するのに役立ちます。

2. 高速アースナイフの設計が重要なのはなぜですか?

高速動作機構により、接地ブレードが迅速に閉位置に到達し、静的接触との信頼性の高い接触を維持できます。

3. この装置にはどのような電源システムが適していますか?

屋内の 3 ～ 12kV 三相 AC 50(60)Hz 電源システムに適しています。

4. 既存のスイッチキャビネットに設置できますか?

はい。高速アースナイフ付き屋内 AC 接地スイッチは、さまざまな高電圧スイッチ キャビネットと連携して動作するように設計されていますが、特定のキャビネットの設計に従って設置の互換性を確認する必要があります。
