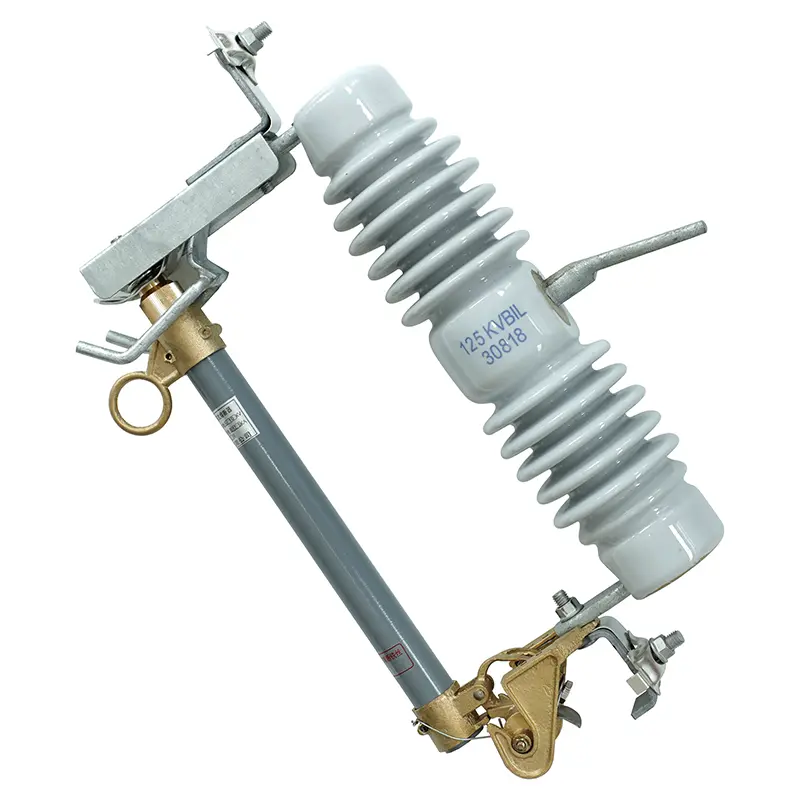

電気ヒューズドロップカットアウトスイッチ

電気ヒューズドロップカットアウトスイッチの信頼できる卸売りサプライヤーとして、SanGao は世界の電力エンジニアリング請負業者に高効率の障害分離ソリューションを提供しています。この製品には最適化された高強度ヒューズチューブが装備されています。短絡障害が発生すると、内張り材料が消弧ガスを生成し、数ミリ秒以内に電気アークを消すことができます。その後、ヒューズチューブが重力で自動的に落下し、目に見える安全な隔離ギャップが形成されます。これは、建設担当者が故障を確認してメンテナンスを行うのに便利です。

製品性能パラメータ

すべての製品は、次のような安定した信頼性の高い動作パラメータを備え、業界標準に厳密に従って製造およびテストされています。

設計の革新: 消弧および干渉防止アーキテクチャ

電磁干渉 (EMI) やソフトウェアの不具合によるコンポーネント エラーが発生する可能性がある電子回路ブレーカーとは異なり、この電気ヒューズ ドロップ カットアウト スイッチは純粋な物理的機械デバイスとして動作します。その動作の確実性は、内部の可融性ストリップの物理的特性によって完全に支配されており、比類のない抗干渉能力を備えています。

ヒューズ チューブ自体は 2 層設計を採用しています。骨繊維加硫素材のインナーライナーが高強度エポキシ グラスファイバーのアウター シェルで囲まれています。故障電流が発生すると、極度の熱により内側の骨繊維に強力な加圧ガス爆発が発生します。このガスはイオン化した粒子をチューブの底から直接吹き飛ばし、チューブの構造を破壊することなく最大数万アンペアの電流を瞬時に安全に消滅させます。

アプリケーションシナリオ

電気ヒューズ ドロップ カットアウト スイッチは、主要なエンジニアリング レイアウト全体で重要な回路保護バリアとして機能します。

郊外鉄道給電装置：架線の問題によって引き起こされる構造的短絡から線路脇の補助電源システムを保護します。

頭上から地下への移行:架空線が地下ケーブルに接続されるライザーポールに直接設置され、高価な地下絶縁ケーブルを保護します。

コンデンサバンクアイソレータ:突然の内部コンポーネントの故障時に、大規模な力率補正コンデンサ バンクを壊滅的なハウジングの破壊から保護します。

品質管理とテスト

当社の電気ヒューズドロップカットアウトスイッチは、ISO9001:2008品質管理システムに厳密に準拠しています。製品の各バッチは、機械的校正、接触圧力検出、高電圧絶縁耐性テストなど、複数の厳格なテストを受けます。スイッチング機構は、全負荷および重い機械的作業条件下でも、詰まりを起こすことなく柔軟に動作することが保証されます。

よくある質問

1. ヒューズリンクが溶けた後、ヒューズチューブが落ちなくなるのはなぜですか?

主な原因はヒンジの腐食と接触張力の不足です。 SanGao は高強度、耐食性の真鍮鋳物とステンレス鋼のバックアップ スプリングを採用しています。ヒューズリンク切断後、瞬時にヒューズチューブを押し下げる構造となっており、固着故障を完全に回避します。

2. ヒューズチューブの内張りの役割は何ですか?

内側の骨繊維材料は高いアーク温度で急速に蒸発し、高圧ガスを発生してチューブ底部からイオン化アーク電流を吹き出し、ミリ秒レベルの消弧と障害の除去を実現します。

3. 製品を 2200 メートルの高地での設置に適応させるにはどうすればよいですか?

高地では空気密度が低いため、絶縁耐力が低下します。 1000 メートルを超える高さに設置する場合は、高地フラッシュオーバー故障を回避するために絶縁体の沿面距離を長くして電気ヒューズ ドロップ カットアウト スイッチ ヒューズをカスタマイズします。
