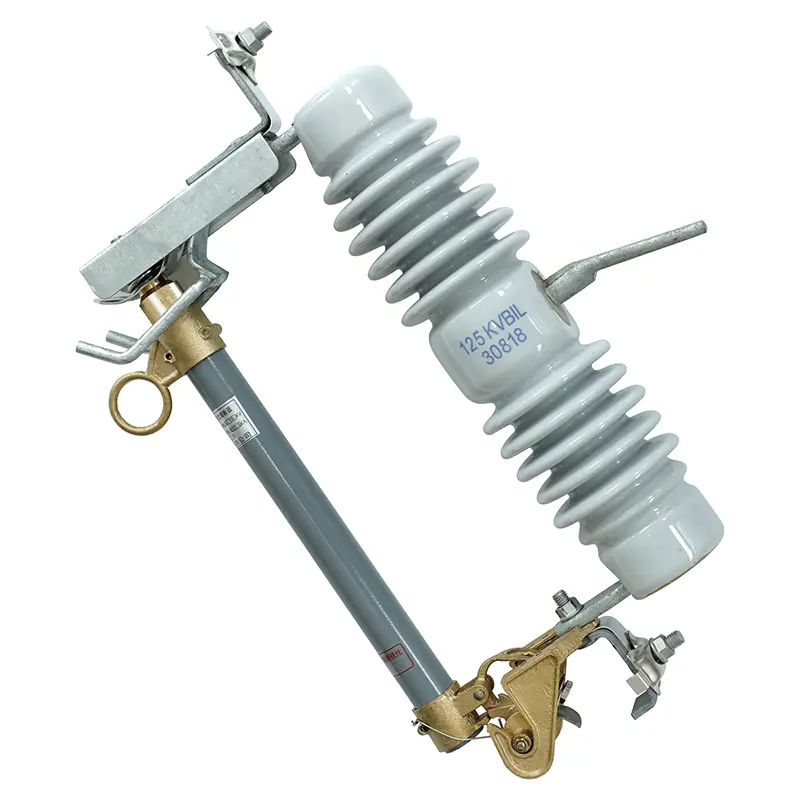

感電保護装置 ブレーカー ヒューズカットアウト

中国製 SanGao Electric サージプロテクター ブレーカー ヒューズ カットアウトは、中電圧ライン向けの非常に経済的で純粋な物理的保護方法を表しています。機械的回路切断と優れた熱消弧機能を組み合わせることで、このデバイスは 11KV ～ 38KV の架空線の主要なファイアウォールとして機能します。ピーク短絡電流を効果的に制限して、電圧レギュレータやスマートリクローザーなどの高価な下流のデジタル資産を保護するため、要求の厳しい配電プロジェクトにとって不可欠な卸売選択肢となっています。

解決されたエンジニアリングのボトルネック: 熱疲労の克服

標準的な過電流カットアウトの主な故障モードは、上部コンタクト アセンブリの熱疲労であり、これにより接触圧力が弱くなり、アーク放電が発生し、局部的に溶融が発生します。 SanGao は、頑丈なステンレス鋼の板バネで裏打ちされた厚い銀メッキの銅合金接点ブロックを利用することで、この問題を解決しました。この設定により、数十年にわたる温度変動にわたって一定の機械的圧力が維持されます。

さらに、競合他社のモデルは、極度の太陽熱で変形する脆い低品質の樹脂を使用していることが多いのに対し、SanGao は特殊な屋外グレードの電気セラミックと UV 安定化複合材料を使用しています。これにより、+40°C の猛暑の夏や -40°C の冬でもユニットの構造的完全性が維持されます。

技術データと環境ルール

電気サージ プロテクター ブレーカー ヒューズ カットアウトの動作の安定性は、次の正確なパラメーター内で展開された場合に保証されます。

• システム動作電圧:11KV ～ 38KV の架空配電ネットワーク。

• 周囲使用温度:-40℃～+40℃。

• 高度制約:調整なしで最大 1,000 メートル (高高度ではカスタムエンジニアリングが可能)。

• 定格AC周波数:最大 100Hz のグリッド動作。

• 遮断遮断定格:最大数万アンペアの遮断能力。

• 構造荷重制限:指定された定格機械負荷を超えてはなりません。

対象となるアプリケーションとプロジェクト

この汎用性の高い電気サージ プロテクター ブレーカー ヒューズ カットアウトは、以下に広く統合されています。

• 下水処理施設:地域的な送電網の不安定性によって引き起こされる回線障害から高出力産業用ポンプ モーターを保護します。

• 冶金および採掘事業:粉塵や振動が激しい環境に設置され、精錬炉に供給するオーバーヘッドフィーダーラインを保護します。

• 住宅用電力エンジニアリング:高密度集合住宅に電力を供給する架空配電タップに、信頼性が高くメンテナンスの手間がかからない回路絶縁を提供します。

詳細なインストールガイド

すべての出荷には、包括的なステップバイステップのグラフィック取り付けマニュアルが付属しています。このユニットは、標準的な木製またはコンクリートのクロスアームに簡単に取り付けることができるユニバーサル NEMA 取り付けブラケットを備えています。設置には最小限の特殊工具が必要で、通常の屋外条件下であれば、標準的なユーティリティライン作業員が約 30 分で完了できます。

サージ保護と電気に関するよくある質問

この電気サージ保護装置ブレーカーヒューズカットアウトはクロスアームに水平に取り付けることができますか?

いいえ、特定の角度 (通常は垂直から 15 ～ 20 度) で取り付ける必要があります。この傾斜は、内部エレメントが溶けた直後に、重力によってヒューズ ホルダーが下方に引かれて開いた位置になるようにするために必要です。

この機械的カットアウトは、デジタル下流電子機器をサージ異常からどのように保護するのでしょうか?

重大な短絡時にヒューズ ストリップが数ミリ秒以内に溶断することにより、ピーク貫通電流 (I²t) が制限されます。これにより、大量の熱エネルギーのサージが電子部品に到達し、最終的に電子部品が破壊されるのを防ぎます。

このカットアウトスイッチにはどのような定期メンテナンスが必要ですか?

動作確実性の高い物理的な機械装置であるため、メンテナンスがほとんど必要ありません。ライン作業員は、年に一度の標準的なシステム検査の際に、接触面に穴があいていないかを目視検査し、絶縁体本体を拭き取る必要があります。
