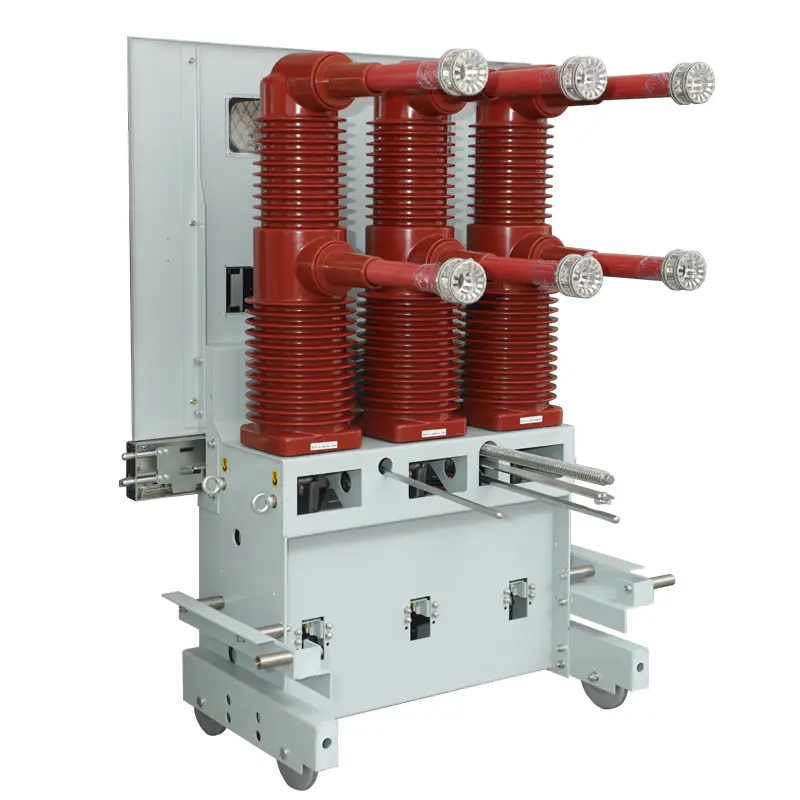

手押し車式真空遮断器

高度な手押し車タイプ真空遮断器は、定格電圧 24kV、三相 AC 50Hz の屋内高圧開閉装置で、発電所、変電所、工業および鉱山企業の制御または保護スイッチに適しています。特に重要な負荷の遮断や高地での頻繁な作業に適しています。 SanGao は「品質、効率、高水準」の経営理念を堅持しており、西安宣武安などのテクノロジー企業と緊密な協力とコミュニケーションを行っています。

お問い合わせを送信

製品説明

SanGao 高品質手押し車タイプ真空サーキットブレーカーは、三相 AC 50HZ、40.5kV システムでの使用に適しており、工業および鉱山企業、発電所、変電所の負荷電流、過負荷電流、故障電流に使用できます。頻繁に操作するシナリオにも適しています。このサーキットブレーカーは上下レイアウト構造を採用しており、サーキットブレーカーの奥行きを効果的に削減します。

特性

手押し車式真空遮断器の製造は、中国の国家基準GB1984-2003「交流高電圧遮断器」、DL/T403-2000「3.6～40.5kV屋内真空遮断器の注文に関する技術条件」および関連するポジティブEC基準に準拠しており、信頼性の高いインターロック機能を備えています。サーキットブレーカーの操作機構はバネエネルギー貯蔵タイプで、ACまたはDCエネルギー貯蔵によって操作するか、手動で操作することができます。

サーキットブレーカーには、機械的寿命が最大 20,000 回の長寿命永久磁石操作機構も装備されており、非常に頻繁な操作状況でも使用できます。

サーキットブレーカーは前後分割構造で設計されており、固定設置ユニットとして、またはシャーシとの中間設置ユニットとして使用できます。

複合絶縁構造を採用し、三相消弧室とそれに伴う帯電体は3つの独立したエポキシ樹脂絶縁筐体で隔離されています。複合絶縁構造の採用により、サーキットブレーカーは通常の動作条件下での空間距離と沿面距離の要件を満たし、サーキットブレーカーの体積を効果的に削減します。主電気回路の真空消弧室と動的および静的導電接続は絶縁構造の内側に設置されており、相間距離はわずか 300mm です。

主回路の電気的接続はすべて固定されており、信頼性が高い
